험버커 픽업을 4 컨덕터로 만들기에 알맞는 USB 케이블

dreamer mystee 2021. 3. 20. 04:16




오늘은 2 컨덕터인 험버커 픽업을 4 컨덕터로 만들기에 가장 좋은 USB 케이블을 소개해보겠습니다.









2 컨덕터의 험버커 픽업을 4 컨덕터로 만드는 방법

오늘은 제목 그대로 2 컨덕터의 험버커 픽업을 4 컨덕터로 개조하는 방법을 알아보겠습니다. 2 컨덕터와 4 컨덕터가 무엇이고, 어떤 차이가 있는지, 그리고 어떻게 2 컨덕터의 픽업을 4 컨덕터 픽

mystee.tistory.com

이전에 2 컨덕터 험버커 픽업을 4 컨덕터로 만드는 방법을 포스팅했습니다.

오늘의 글은 이 글과 이어지는 내용이라고 보시면 됩니다.



이전의 글에서는 4 컨덕터를 만들기에 딱 좋은 USB 케이블을 찾지 못했습니다.

접지선까지 5가닥이 있는 USB 케이블을 써야 하는데, 접지선 없이 4가닥만 있는 케이블을 쓰게 돼서 결국 접지선은 다른 곳에서 가져온 선을 대신 썼었죠.



지난번에 4 컨덕터로 개조한 던컨의 SH-1n 픽업 말고, 또 4 컨덕터로 개조할 픽업이 있어서 이번에는 접지선 포함 5가닥 짜리 USB 케이블을 찾아보았습니다.







TOSHIBA 외장하드 USB 케이블

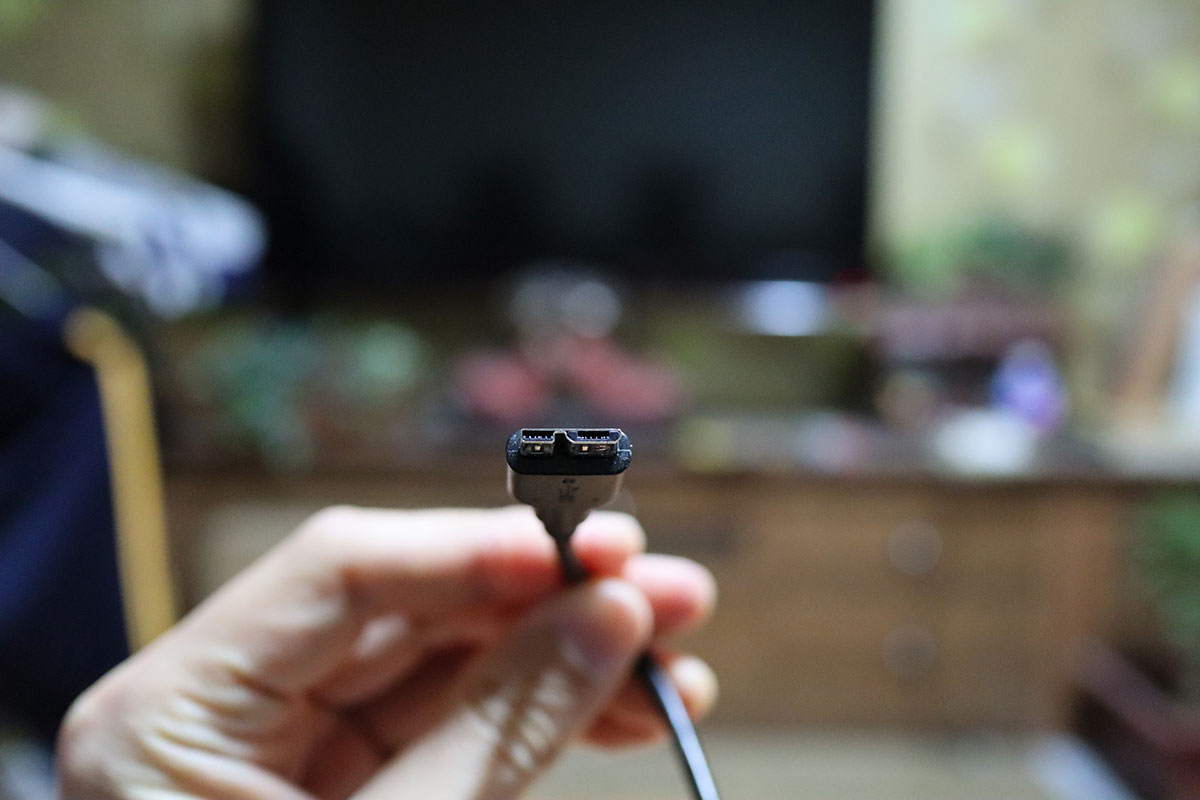

처음 잘라본 케이블은 TOSHIBA 외장하드의 USB 케이블이었습니다.

TOSHIBA 외장하드 USB 케이블이 여러 개 있어서.. 한 개를 희생시켜봤는데..

결론적으로 기타 픽업의 케이블로는 쓸 수가 없는 케이블이었습니다.



제가 그때까지는 이걸 포스팅하게 될 거라고는 생각을 못해서 사진을 찍어두지 않고 그냥 버렸는데..

케이블 내의 선의 가닥 수가 너무 많습니다.

대략 10가닥 안팎이었던 것 같습니다. 한가닥 한가닥 굵기도 너무 가늘었고요..









애플 8핀 USB 케이블



애플 케이블도 여러개 있어서 한개를 희생시켜봤는데.. 역시 괜히 잘랐습니다.

이 역시 기타의 험버커 4 컨덕터 케이블로는 사용할 수가 없었습니다.

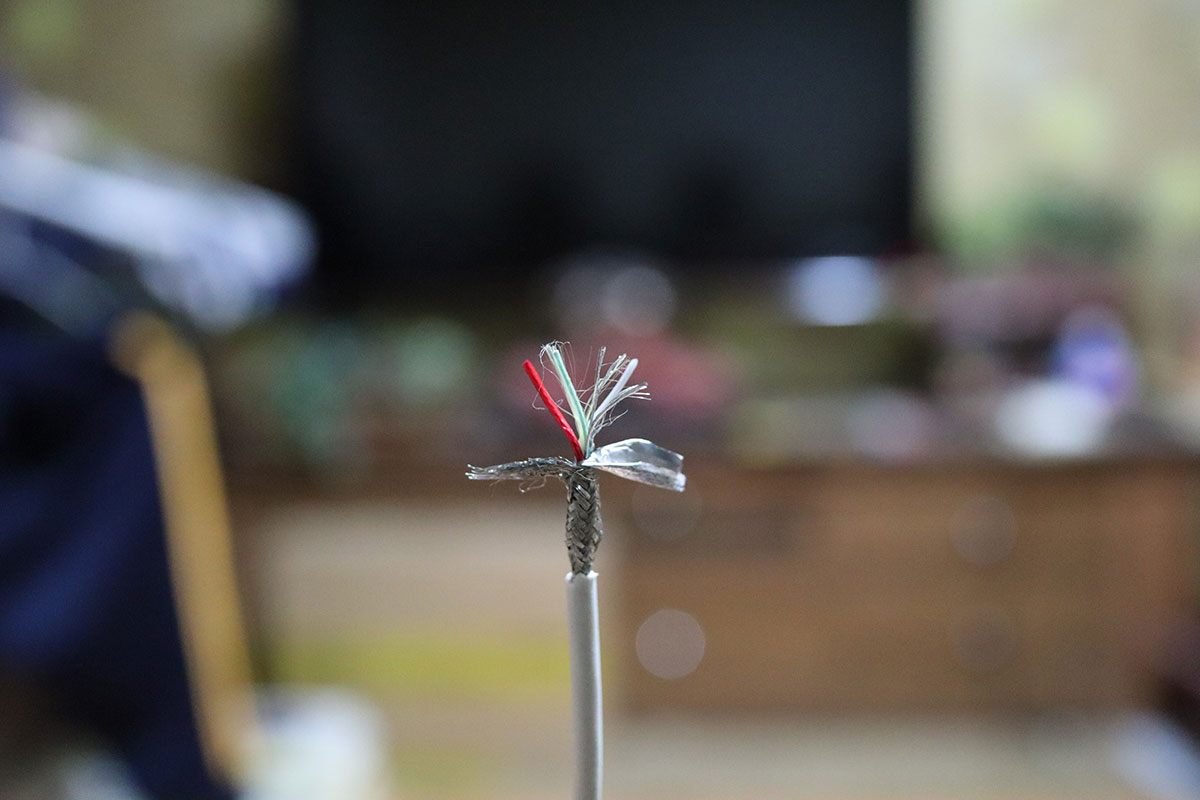

선을 와이어 스트리퍼로 까보고.. 여기까지 봤을 때에는 희망을 품고 있었으나..







피복이 없는 실드선 1가닥과, 블랙, 화이트, 레드, 그린의 4가닥이 있어야 하는데..

피복으로 감싸진 선은 3가닥뿐입니다.









E101344-D USB 케이블

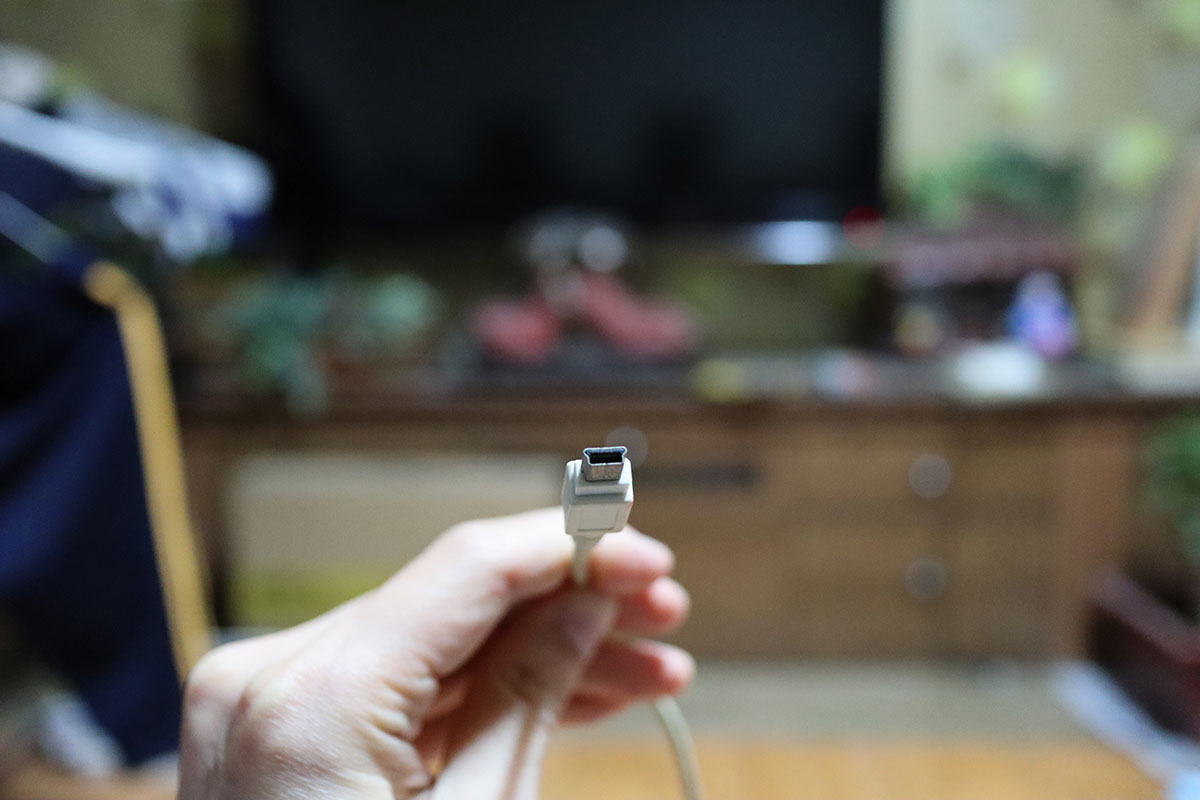

꽂는 부분이 이렇게 생긴 케이블도 집에 3개가 있어서 그중에 하나를 가져와봤습니다.

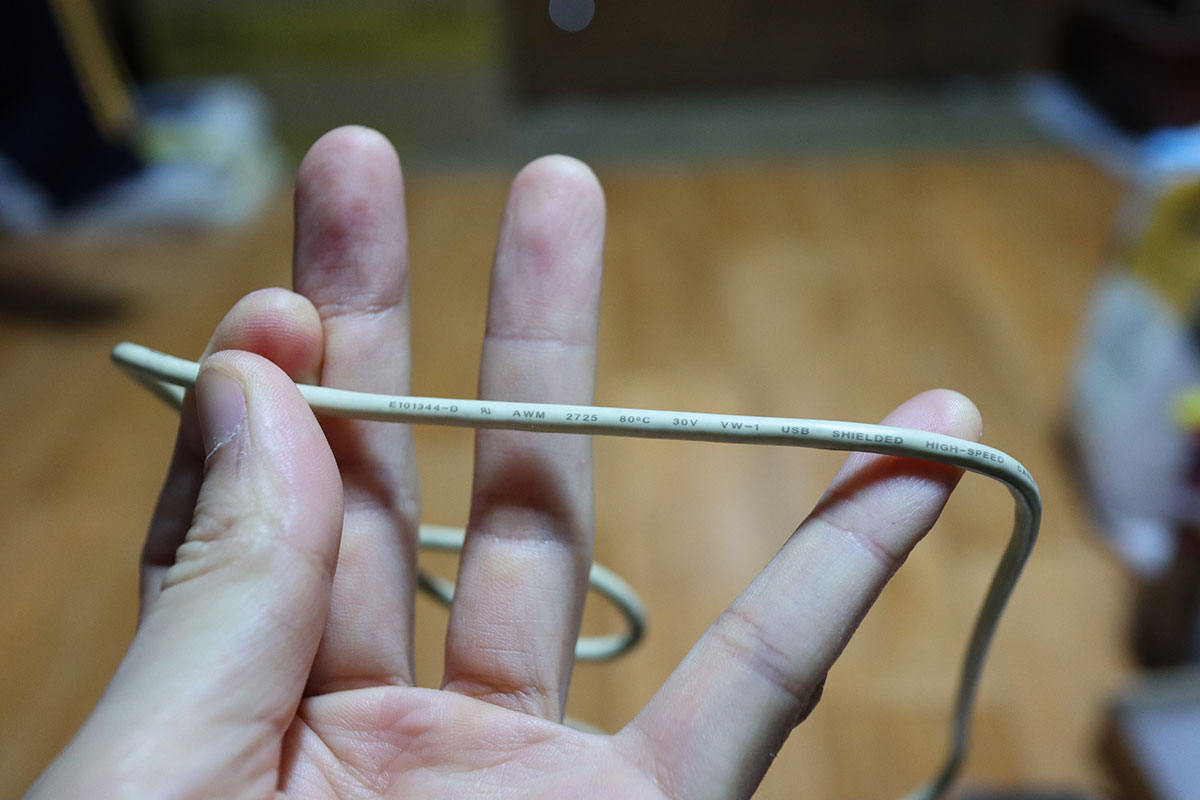

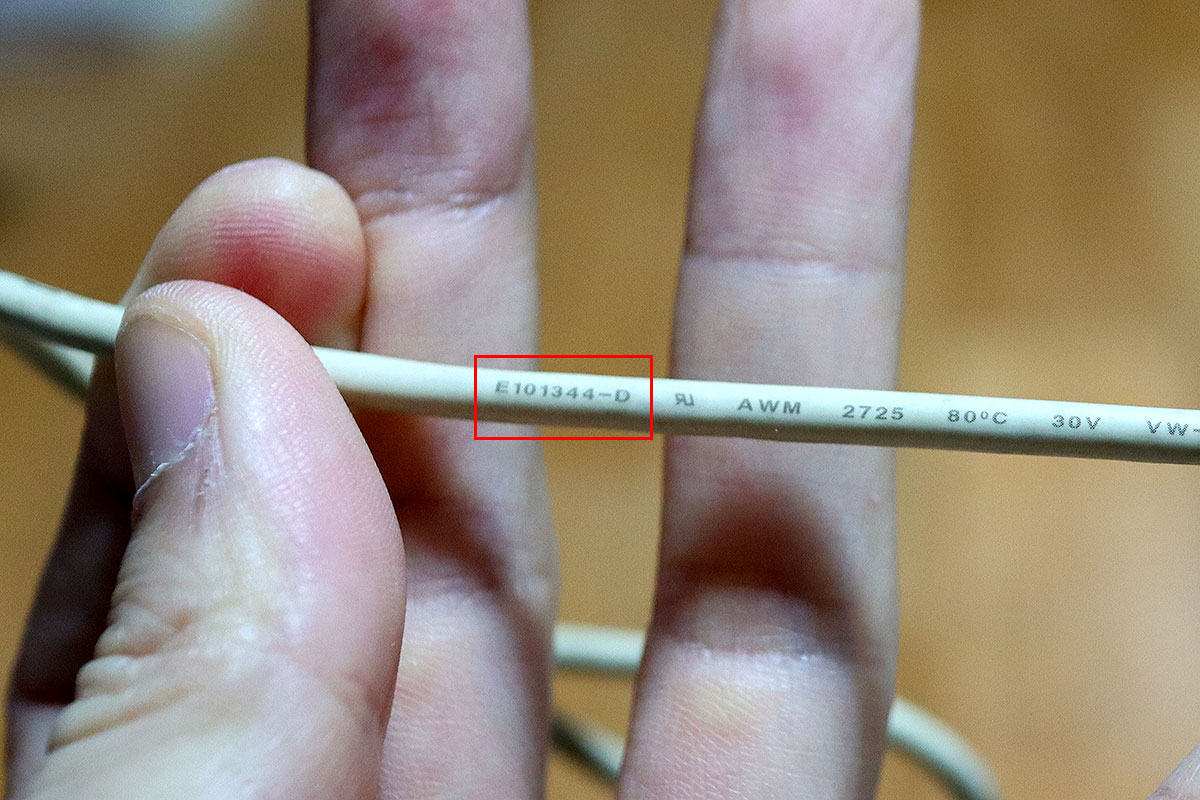

선에 케이블의 모델명으로 추정되는 알파벳들이 쓰여있네요.







E101344-D..

이게 케이블의 이름일까요? 어쨌든 한번 잘라봤습니다.

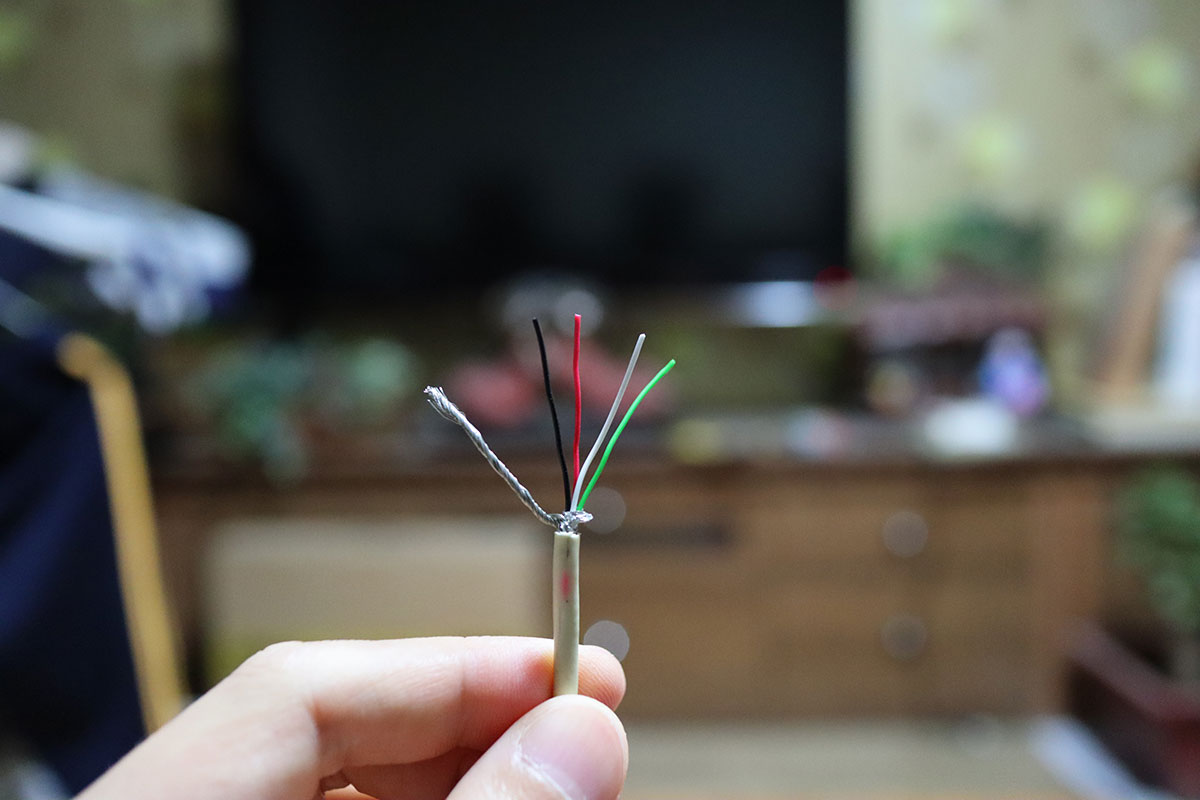

오오... 이것은..?

4 컨덕터의 험버커 케이블 그대로입니다.

블랙, 화이트, 레드, 그린.. 그리고 접지선까지..



이 케이블을 이용하면 저번에 던컨 SH-1n 때처럼 접지선을 따로 가져와서 쓸 필요가 없습니다.

이 케이블로 이번에는 어떤 픽업을 4 컨덕터로 만들었는지는 다음에 소개해드리겠습니다.
