일렉트릭 기타의 캐패시터(콘덴서)에 대해서

by mystee 2021. 2. 6. 05:35






일렉기타의 배선 방법에 따라서 볼륨 팟과 톤 팟 사이에 연결이 되어있거나, 혹은 톤 팟에서만 연결이 되어있는 캐패시터 Capacitor

( Pot은 포텐셔미터 potentiometer의 줄임말입니다.)

(캐패시터는 콘덴서 Condenser라고도 합니다.)

지난 몇 주 동안 이 캐패시터라는 녀석에 대해서 정말 많은 검색을 해보고 영상도 수없이 봐왔으며, 결국에는 제 돈을 써가며 최근에 직접 실험까지 했습니다.

읽기만 했을 때에는 와닿지 않았었던 내용들이, 직접 실험을 해본 뒤에 명확해졌습니다.

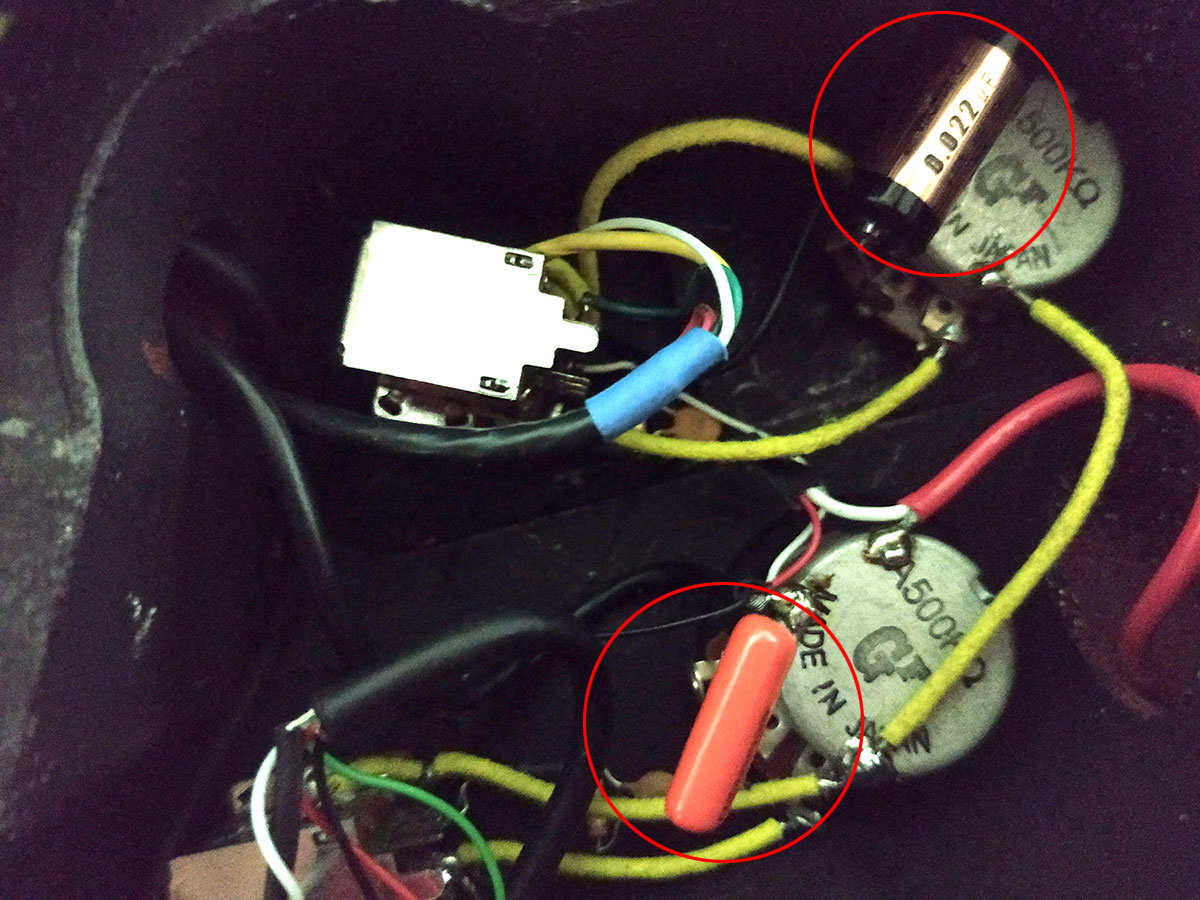

사진이 어둡고 초점도 안 맞았네요. 동그라미 안에 있는 것이 캐패시터입니다.







결론부터 말씀드리자면, 여러분.. 캐패시터에 큰 돈 쓰지 마세요.

캐패시터의 용량에 따른 톤 차이는 분명 있습니다. (그것도 미세하게..)

하지만 같은 용량의 캐패시터끼리는 별 차이 없습니다. 정말로..

한 개에 250원짜리 캐패시터랑 한 개에 만원이 넘는 캐패시터랑 비교해봤는데.. 정말 아무 차이도 없습니다.



그런 캐패시터가 어떤 녀석은 한개에 몇만 원이 훌쩍 넘어가면서 10만 원 가까이하는 녀석도 본 적이 있는 것 같은데..

전 이번 실험으로 그런 비싼 캐패시터에는 관심도 두지 않기로 마음 먹었습니다.

이 실험에 대한 자세한 이야기는 다음에 올리도록 하겠습니다.









Tone Control Capacitor – Choosing the Right Value for Your Guitar

The Tone Control Capacitor The tone control capacitor is often one of the most misunderstood components of the electric guitar. In this short guide, we’ll discuss how it works and how to choose the one that’s best for your instrument.The tone control c

humbuckersoup.com

전문가가 작성한 이 웹페이지의 글 내용에서도 같은 용량이라면 같은 소리가 난다고 말하고 있습니다.

(전 영어는 못합니다.. 그래서 크롬으로 번역해서 봤습니다.)







캐패시터 (콘덴서) 용량표

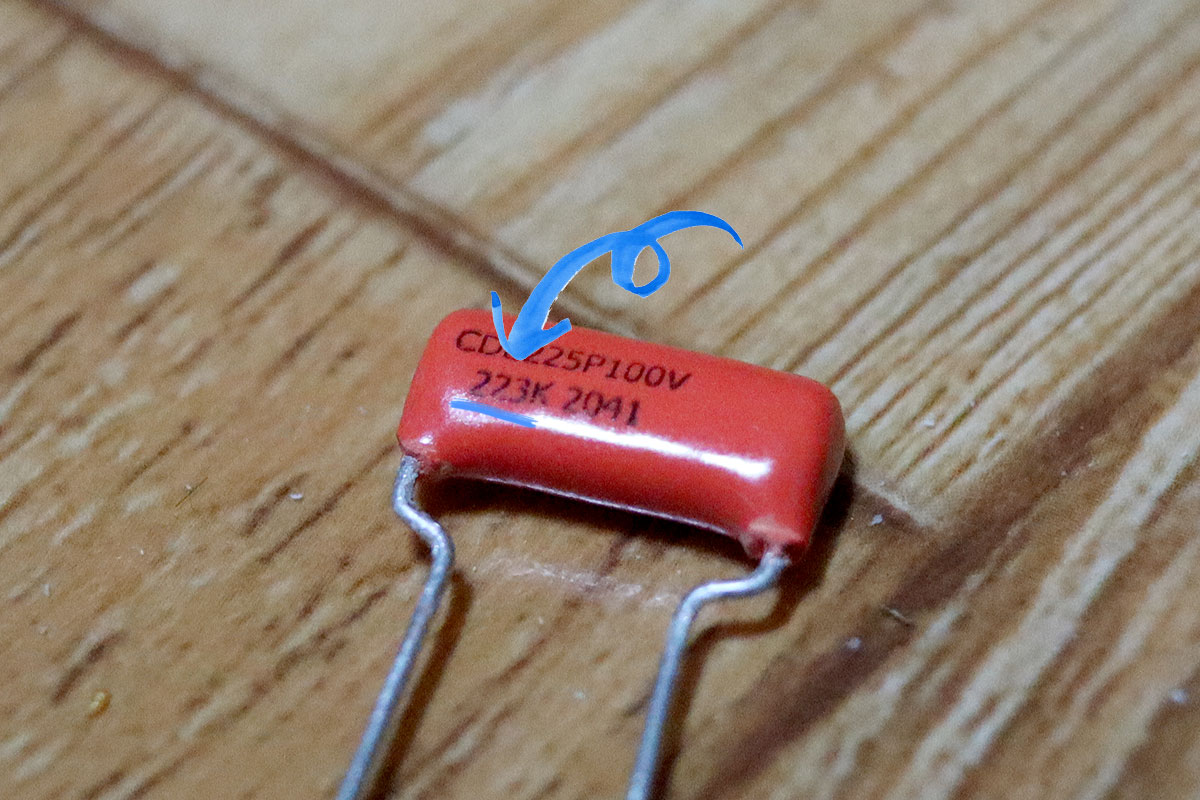

각 캐패시터에는 숫자로 코드가 쓰여있습니다.

223이나 473과 같은 숫자가 바로 그 코드입니다.

코드별 캐패시터의 용량 보는 법은 아래와 같습니다.







캐패시터 코드 마이크로 패럿 나노 패럿 피코 패럿
105 1mF 1000nF 1000000pF
824 0.8mF 820nF 820000pF
804 0.8mF 800nF 800000pF
704 0.7mF 700nF 700000pF
684 0.68mF 680nF 680000pF
604 0.6mF 600nF 600000pF
564 0.56mF 560nF 560000pF
504 0.5mF 500nF 500000pF
474 0.47mF 470nF 470000pF
404 0.4mF 400nF 400000pF
394 0.39mF 390nF 390000pF
334 0.33mF 330nF 330000pF
304 0.3mF 300nF 300000pF
274 0.27mF 270nF 270000pF
254 0.25mF 250nF 250000pF
224 0.22mF 220nF 220000pF
204 0.2mF 200nF 200000pF
184 0.18mF 180nF 180000pF
154 0.15mF 150nF 150000pF
124 0.12mF 120nF 120000pF
104 0.1mF 100nF 100000pF
823 0.082mF 82nF 82000pF
803 0.08mF 80nF 80000pF
703 0.07mF 70nF 70000pF
683 0.068mF 68nF 68000pF
603 0.06mF 60nF 60000pF
563 0.056mF 56nF 56000pF
503 0.05mF 50nF 50000pF
473 0.047mF 47nF 47000pF
403 0.04mF 40nF 40000pF
393 0.039mF 39nF 39000pF
333 0.033mF 33nF 33000pF
303 0.03mF 30nF 30000pF
273 0.027mF 27nF 27000pF
253 0.025mF 25nF 25000pF
223 0.022mF 22nF 22000pF
203 0.02mF 20nF 20000pF
183 0.018mF 18nF 18000pF
153 0.015mF 15nF 15000pF
123 0.012mF 12nF 12000pF
103 0.01mF 10nF 10000pF
822 0.0082mF 8.2nF 8200pF
802 0.008mF 8nF 8000pF
702 0.007mF 7nF 7000pF
682 0.0068mF 6.8nF 6800pF
602 0.006mF 6nF 6000pF
562 0.0056mF 5.6nF 5600pF
502 0.005mF 5nF 5000pF
472 0.0047mF 4.7nF 4700pF
402 0.004mF 4nF 4000pF
392 0.0039mF 3.9nF 3900pF
332 0.0033mF 3.3nF 3300pF
302 0.003mF 3nF 3000pF
272 0.0027mF 2.7nF 2700pF
252 0.0025mF 2.5nF 2500pF
222 0.0022mF 2.2nF 2200pF
202 0.002mF 2nF 2000pF
182 0.0018mF 1.8nF 1800pF
152 0.0015mF 1.5nF 1500pF
122 0.0012mF 1.2nF 1200pF
102 0.001mF 1nF 1000pF
821 0.00082mF 0.82nF 820pF
801 0.0008mF 0.8nF 800pF
701 0.0007mF 0.7nF 700pF
681 0.00068mF 0.68nF 680pF
601 0.0006mF 0.6nF 600pF
561 0.00056mF 0.56nF 560pF
501 0.0005mF 0.5nF 500pF
471 0.00047mF 0.47nF 470pF
401 0.0004mF 0.4nF 400pF
391 0.00039mF 0.39nF 390pF
331 0.00033mF 0.33nF 330pF
301 0.0003mF 0.3nF 300pF
271 0.00027mF 0.27nF 270pF
251 0.00025mF 0.25nF 250pF
221 0.00022mF 0.22nF 220pF
201 0.0002mF 0.2nF 200pF
181 0.00018mF 0.18nF 180pF
151 0.00015mF 0.15nF 150pF
121 0.00012mF 0.12nF 120pF
101 0.0001mF 0.1nF 100pF
820 0.000082mF 0.082nF 82pF
800 0.00008mF 0.08nF 80pF
700 0.00007mF 0.07nF 70pF
680 0.000068mF 0.068nF 68pF
600 0.00006mF 0.06nF 60pF
560 0.000056mF 0.056nF 56pF
500 0.00005mF 0.05nF 50pF
470 0.000047mF 0.047nF 47pF
400 0.00004mF 0.04nF 40pF
390 0.000039mF 0.039nF 39pF
330 0.000033mF 0.033nF 33pF
300 0.00003mF 0.03nF 30pF
270 0.000027mF 0.027nF 27pF
250 0.000025mF 0.025nF 25pF
220 0.000022mF 0.022nF 22pF
200 0.00002mF 0.02nF 20pF
180 0.000018mF 0.018nF 18pF
150 0.000015mF 0.015nF 15pF
120 0.000012mF 0.012nF 12pF
100 0.00001mF 0.01nF 10pF



위의 표에서 일렉기타에 흔히 쓰이는 캐패시터인 223과 473은 빨간색으로 표시해두었습니다.



참고로 마이크로패럿은 웹상에서는 mF, 혹은 uF로 표기하기도 합니다.

원래 정확한 표기법은 μF인데, μ(마이크로)는 키보드에도 없는 문자이니 마이크로의 m을 따서 mF로 표기하거나,

μ가 u랑 비슷하게 생겼으니 uF로 표기하기도 합니다.

한마디로 μF = mF = uF입니다.









캐패시터 (콘덴서) 용량 읽는 방법



방법만 알면 위의 표를 보지 않고도 캐패시터의 용량을 읽을 수 있습니다.

캐패시터에 쓰여있는 세 자리 수의 숫자 코드 중에서 처음 두 자리는 동일하게 유지되고 세 번째 자리는 처음 두 자리 뒤에 배치해야 하는 0의 수를 나타냅니다. 그리고 단위는 피코 패럿 pF으로 합니다.

즉, 코드 222는 2200pF를 나타냅니다.



  • 222 = 2200pF
  • 223 = 22000pF
  • 224 = 220000pF



그러니 혹시라도 223을 구입해야 하는데 223은 없고 224는 있다고 해서, '1 차이니까 비슷한 거겠지?' 라고 생각하고 구매하시면 안됩니다.

무려 ×10 차이입니다.







캐패시터 (콘덴서)의 문자 코드

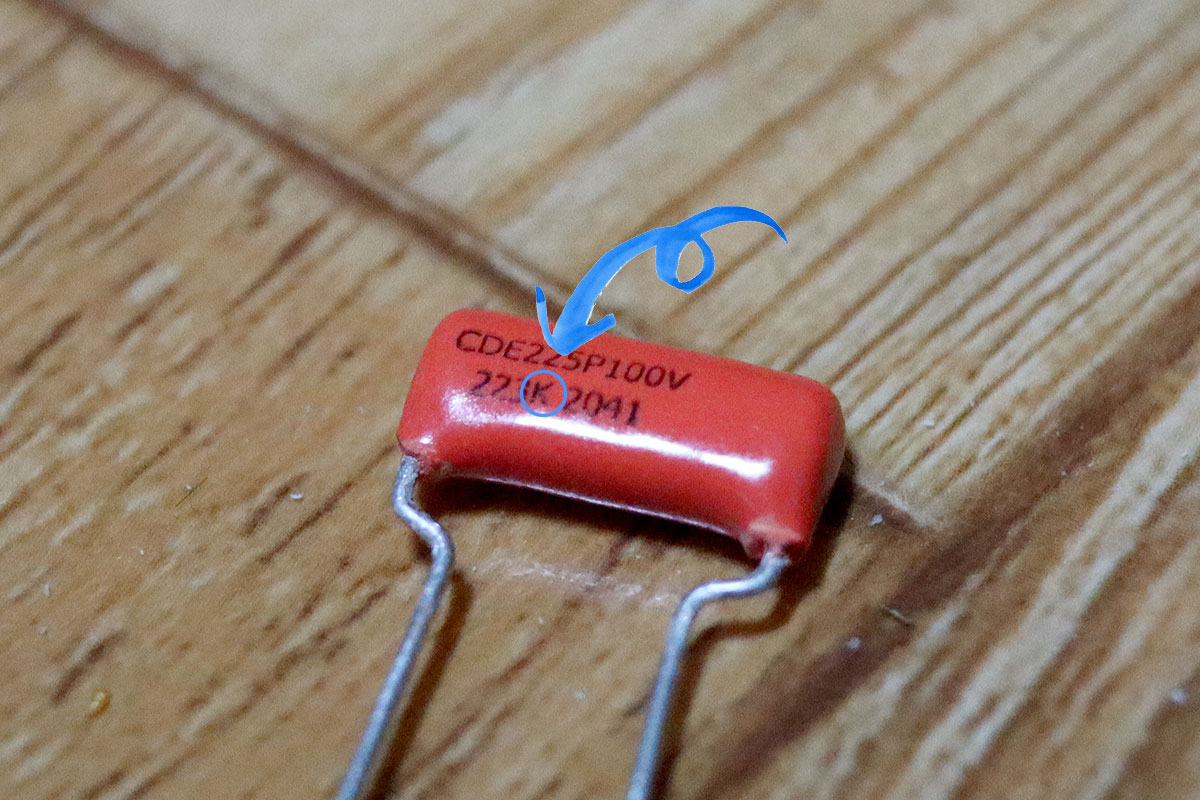

일부 캐패시터에는 코드에서 알파벳으로 쓰여있는 네 번째 문자가 있습니다.

이 문자는 허용오차 범위를 나타냅니다. 다음은 허용오차 코드 목록입니다.







문자 코드 허용 오차
B ±0.1pF
C ±0.25pF
D ±0.5pF
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
Z +80%, -20%



즉, 코드가 223K인 콘덴서는 22000pF ± 2200pF입니다.









내 기타에는 어떤 캐패시터를 사용해야 할까?



흔히 쓰이는 패시브 타입의 싱글 코일 픽업에는 250k의 팟이 쓰이고, 험버커 픽업에는 500k의 팟이 쓰입니다.

250k 팟에는 0.047mF (473)의 캐패시터를, 500k 팟에는 0.022mF (223)의 캐패시터를 사용하시면 됩니다.

그 중간쯤인 0.033mF (333)의 캐패시터를 사용하는 사람들도 있습니다.



무슨 이유에서인지 모르겠지만, 유명한 픽업 회사인 Seymour Duncan의 홈페이지에 나와있는 픽업 배선도에는

험버커 픽업들도 0.047mF 캐패시터를 쓰라고 나와있는데.. 저도 처음에는 그것만 보고 그냥 473 캐패시터를 쓰다가 이번에 223도 한번 구매를 해봐서 비교를 해봤는데.. 역시 알려져 있는대로 험버커는 223을 쓰는 것이 맞다고 느꼈습니다.

톤 노브가 최대로 키워져 있을 때에는 차이가 없는데, 톤 노브를 조금씩 낮추기 시작하면 확실히 차이가 납니다.



위에서도 말씀드렸지만, 그 실험에 대한 내용은 기회가 된다면 다음에 또 글을 올려보도록 하겠습니다.
