LED 고장난 파워 서플라이, 자가 수리기

by mystee 2020. 8. 28. 06:20




이 포스팅은 PC 작성되었습니다.

모바일로 보시는 분들에게는 가끔

줄 바꿈이 어색하게 보일 수 있습니다.


















일렉기타의 이펙터? 페달보드란 무엇인가요? (feat. 이펙터의 종류)

이 포스팅은 PC로 작성되었습니다. 모바일로 보시는 분들에게는 가끔 줄 바꿈이 어색하게 보일 수 있습니다. 이 블로그 카테고리의 class를 클릭하시면, 이외에도 기타 초보자분들에게 도움이 되�

mystee.tistory.com

지난 포스트에서 이펙터와 페달보드가 무엇인지에 대해서 설명을 드렸습니다.



오늘 이야기할 파워 서플라이 power supply라는 물건은

이펙터처럼 기타의 사운드를 바꿔주는 물건은 아니지만 페달보드 위에서 빠질 수가 없는 물건입니다.

이펙터들은 하나하나마다 다 전원공급이 필요한데,

그 이펙터들에 전원을 공급해주는 물건이 바로 파워 서플라이입니다.







저의 파워 서플라이는 T·REXFuel Tank Chameleon이라는 모델입니다.

요즘 오랜만에 페달보드를 다시 짜려다 보니 여러 가지 문제점들을 발견하고 있습니다.

그중에 하나가 이것이었는데,

파워 서플라이에 전원을 연결했는데도 LED에 불이 들어오지 않는 것이었습니다.



LED에 불이 들어오지 않는 것일 뿐, 이펙터들의 전원 공급에는 문제가 없었습니다.

하지만 왠지 고치고 싶었습니다.

외관상으로 봤을 때 고장인 것처럼 보여서 신경쓰이는 것도 있었고,

불 들어오면 그냥 예쁘잖아요..













그래서 과감하게 분해를 했습니다.

물론 그 전에 전원은 콘센트에서 꼭 뽑으셔야 합니다.



이런 걸 고쳐본 적이 없으신 분이나

어차피 납땜을 못하시거나 납땜을 할 장비가 갖춰져있지 않으신 분은 열어보지 않는 것을 추천드립니다.



일반 이펙터들과는 다르게 열고 닫는 것부터가 꽤 난이도가 있었습니다.

다시 재조립할 때 얼마나 힘들었던지..



작업의 난이도는.. 납땜의 경험이 많으신 분들이라면 무난하게 고치실 수 있다고 봅니다.

저는 전자계산기 기능사 자격증을 따기 전에 납땜을 수없이 많이 했었던 경험이 있기 때문에 두려움이 없었습니다.

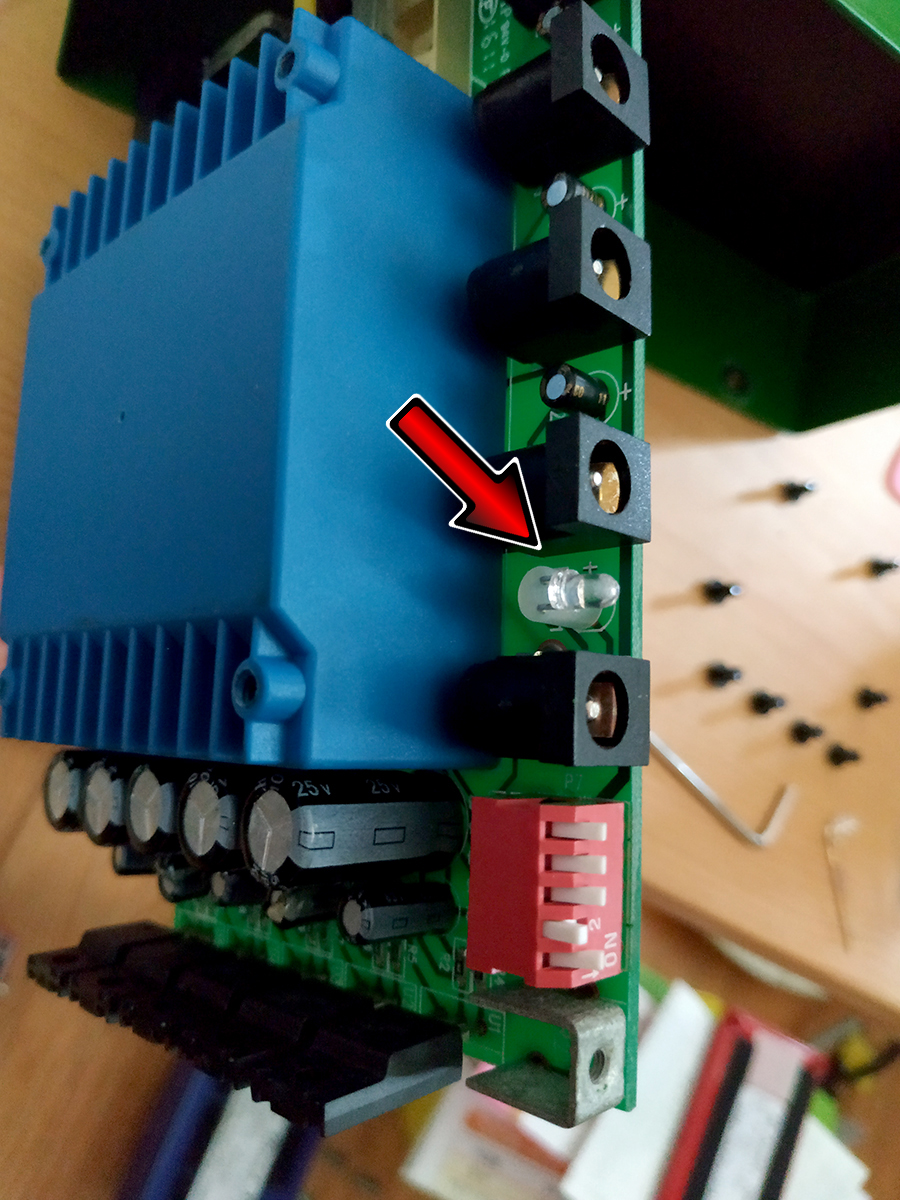

화살표로 표시한 이 고장 난 LED를 같은 사이즈의 것으로 교체해주시면 됩니다.

열어보고 이렇게 눈으로 확인하고나니 분명 자가 수리가 가능하겠다는 확신이 섰습니다.







운 좋게도 예전에 같은 사이즈의 LED를 사놓은 것이 집에 있었습니다.

인터넷으로 다시 주문하고 기다리는 수고를 하지 않아도 돼서 너무 좋았습니다.



LED 구입은 인터넷으로 하신다면 페달파츠라는 사이트를 추천드립니다.

이펙터를 자작하거나 수리할 때에 필요한 거의 모든 재료들을 다 판매하는 사이트입니다.









http://www.pedalparts.co.kr/index.php



www.pedalparts.co.kr

한국 사이트이니 걱정하실 필요 없습니다.







고장 난 LED를 뜯어내기 전에 플러스 마이너스 위치를 잘 보고 외워둡니다.

까먹을 것 같으면 사진이라도 찍어두고요.

그리고 납땜을 해서 고장 난 LED를 뜯어냅니다.













그리고 LED만 다시 그대로 + - 구분하면 되겠지만..

저는 저항도 같이 꼽았습니다.

이 저항이 LED의 밝기를 원래의 LED보다 훨씬 더 밝게 해 줄 것입니다.



이런 정보도 모두 다 위의 '페달파츠'라는 사이트에서 얻었습니다.

저항의 구입도 물론 거기서 했었고요.

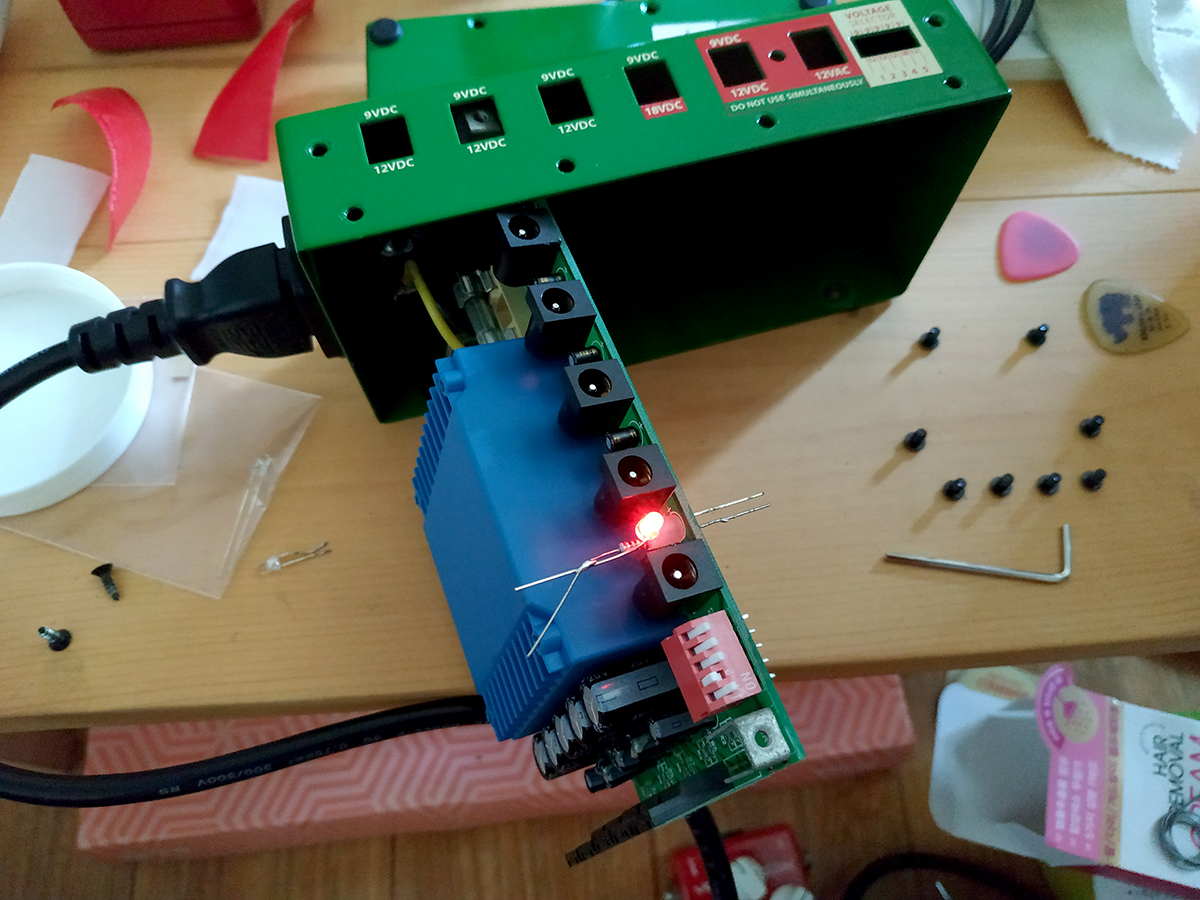

LED와 저항의 다리를 납땜으로 연결해준 뒤에 다시 전원을 연결하니

이렇게 다시 아름다운 불빛이 살아났습니다.



이제 다시 전원을 뽑고,

불필요하게 긴 LED와 저항의 다리를 니퍼로 끊어주면 됩니다.







다시 재조립하면서 뭐가 잘 안맞아서 애를 좀 먹었지만,

어쨌든 성공적으로 작업을 완료했습니다.

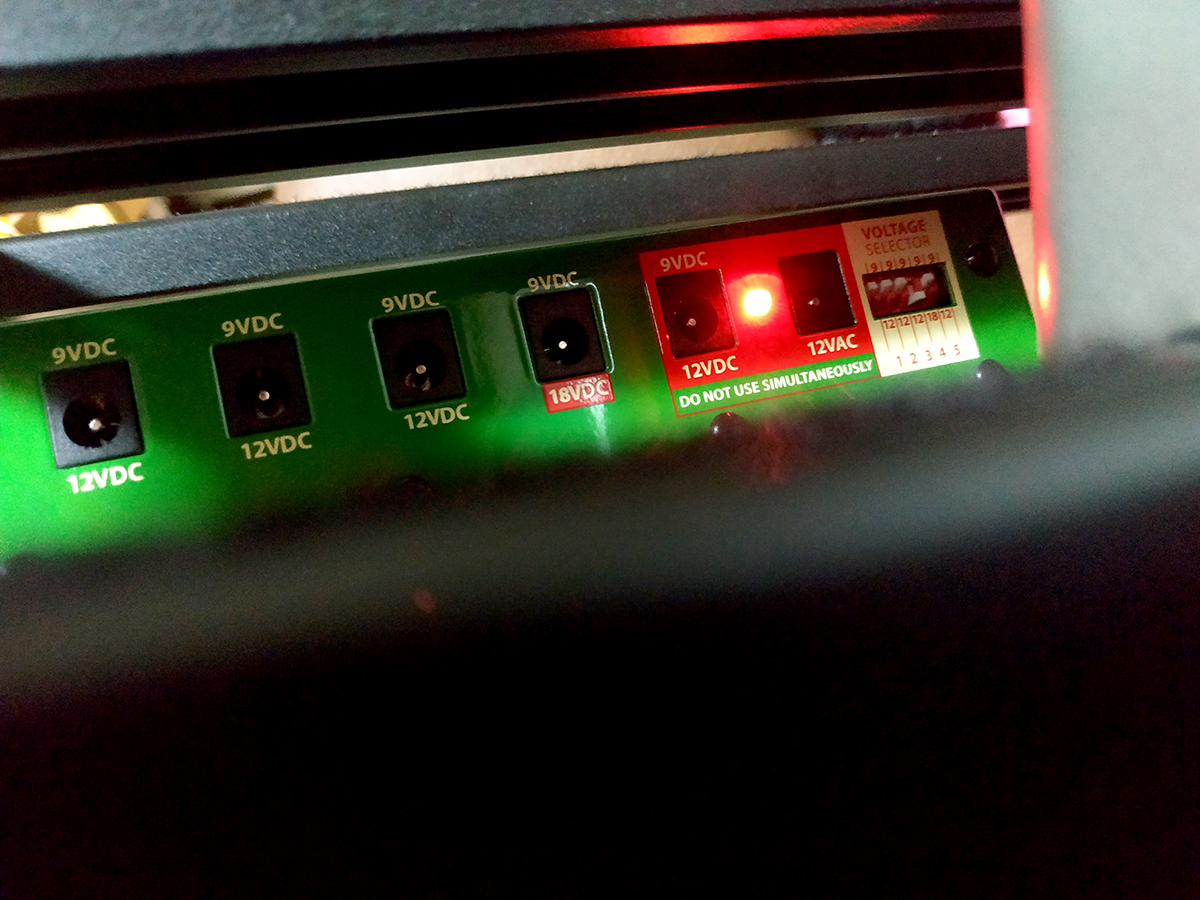

다시 이렇게 빛나는, 그 전보다 더 밝게 빛나는 LED를 보니 너무 뿌듯했습니다.







개편 중인 페달보드가 아직 미완성인데,

어서 모든 준비를 끝내고 완성을 할 그날이 기다려집니다.
