일러스트레이터, 펜툴 익히기! ② 선 굵기와 정점 추가・제거

by mystee 2019. 12. 9. 19:42




교재를 만든다는 느낌으로 기초부터 차근차근 포스팅하고 있습니다.

혹시 이해가 안 되는 부분이 있다면 이 카테고리의 지난 포스팅부터 보시며 따라 해주세요~










지난 포스트



일러스트레이터, 펜툴 익히기! ①

이 블로그의 포스팅들은 PC에 최적화되어 있습니다. 모바일로 보시는 분들에게는 줄 바꿈이나 문단의 나눔 등이 어색하게 보일 수 있습니다. 교재를 만든다는 느낌으로 기초부터 차근차근 포스팅하고 있습니다. 혹..

mystee.tistory.com

지난 포스트과 이어지는 내용입니다.

지난 포스트와 중복되는 설명은 되도록 하지 않을테니,

어떻게 하는지 잘 모르겠는 곳이 있다면 지난 포스트를 참고해주세요.







일러스트레이터를 실행시키시고 [Ctrl+N] 을 눌러서

가로×세로, 1600×900의 아트보드를 만들어줍니다.





왼쪽의 도구상자 Tools에서 ①펜 툴 Pen Tool을 클릭해줍니다. 단축키는 [P]입니다.

그다음, ②면 색상을 클릭한 다음에 ③을 클릭해서 면을 투명하게 만들어줍니다.









펜툴 선 굵기 조절하기

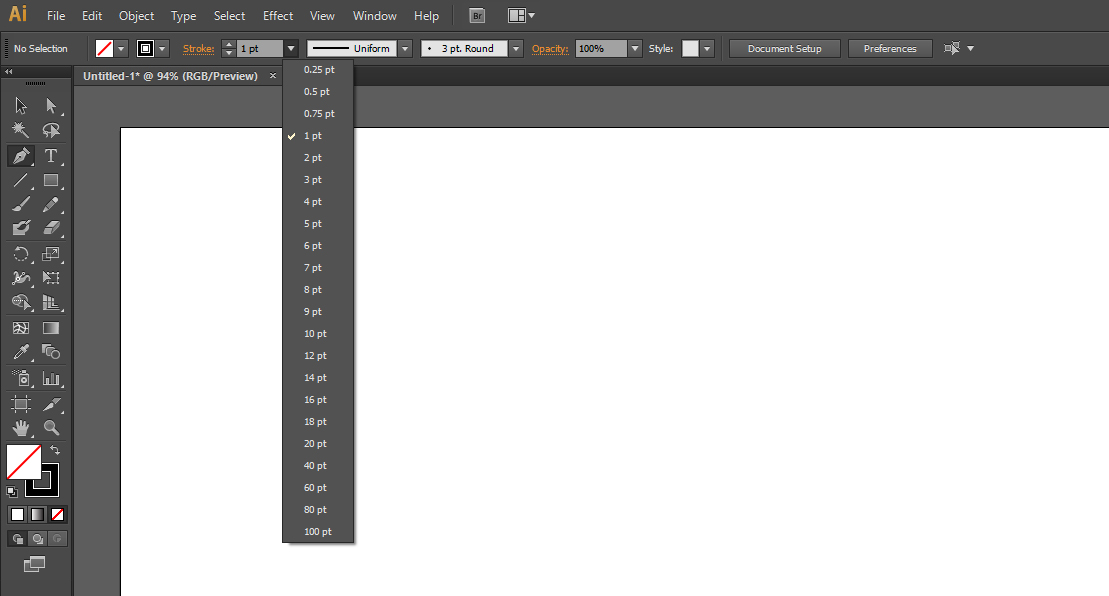

상단 메뉴의 아랫줄에 펜 툴의 설정을 변경하는 메뉴들이 여러 가지가 있습니다.

1pt라고 쓰여있는 곳을 직접 클릭해서 값을 입력해주거나

위의 이미지처럼 ▼를 클릭해서 값을 선택해줍니다.



저는 3pt로 해보겠습니다.

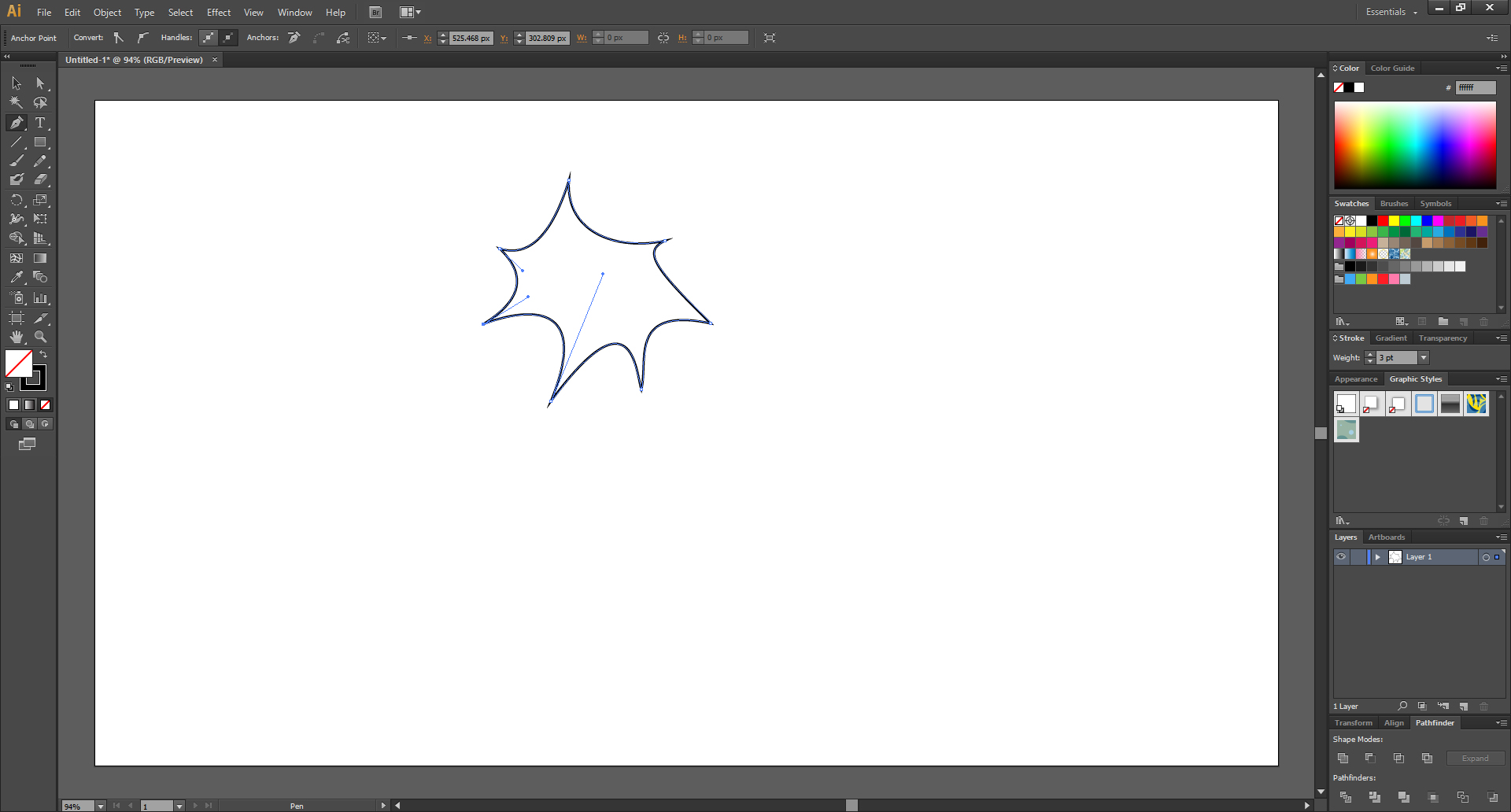

지난 포스팅에서 배운 곡선 꺾기를 이용해서

만화에서 소리칠 때의 말풍선 같은 개체를 만들어보았습니다.

지난 포스팅보다 선이 더 굵어진 것을 확인할 수가 있습니다.









펜툴 정점 추가하기

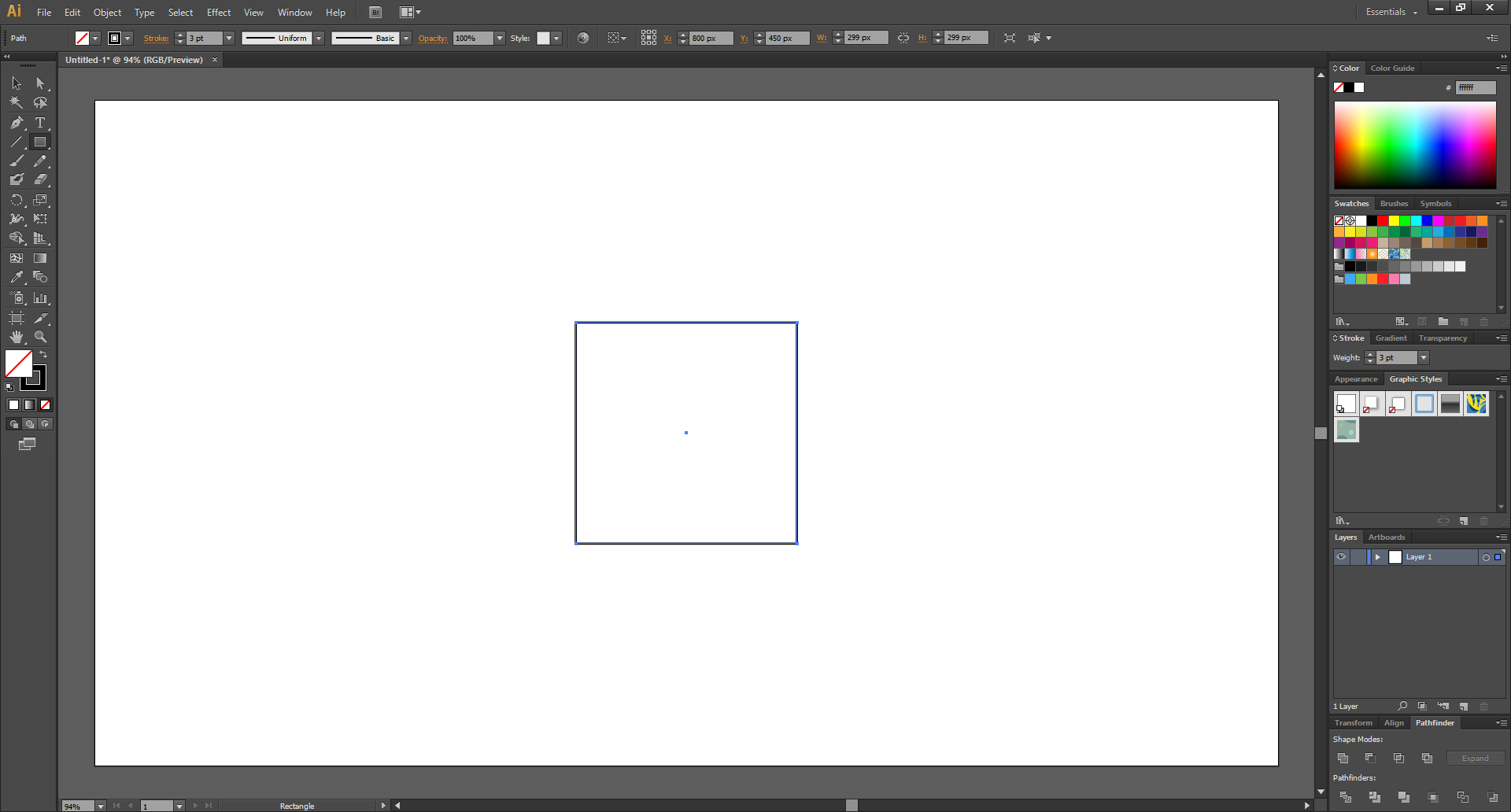

왼쪽의 도구상자 Tools에서 사각형 Rectangle Tool을 클릭해주고 (단축키 [M])

적당한 크기의 사각형을 만들어줍니다.



잘 모르시겠으면 여기를 참고해주세요~



일러스트레이터 CS6, 도형(사각형, 원) 그리기

이 블로그의 포스팅들은 PC에 최적화되어 있습니다. 모바일로 보시는 분들에게는 줄 바꿈이나 문단의 나눔 등이 어색하게 보일 수 있습니다. 일러스트레이터 아주 기초 중에 기초 강좌부터 시작하겠습니다. 잡다한..

mystee.tistory.com





그리고 다시 펜 툴을 선택해서 사각형의 변 위에 마우스를 올리면

펜 툴 모양의 마우스 커서 옆에 이렇게 +가 생깁니다.

이때 클릭하면 정점이 추가가 됩니다.



저는 위의 이미지처럼 윗변의 한가운데에 점을 추가하겠습니다.





그리고 항상 사용하던 선택 툴 Selection Tool이 아닌, 그 옆의 직접 선택 툴 Direct Selection Tool을 클릭해줍니다.

단축키는 [A]입니다.

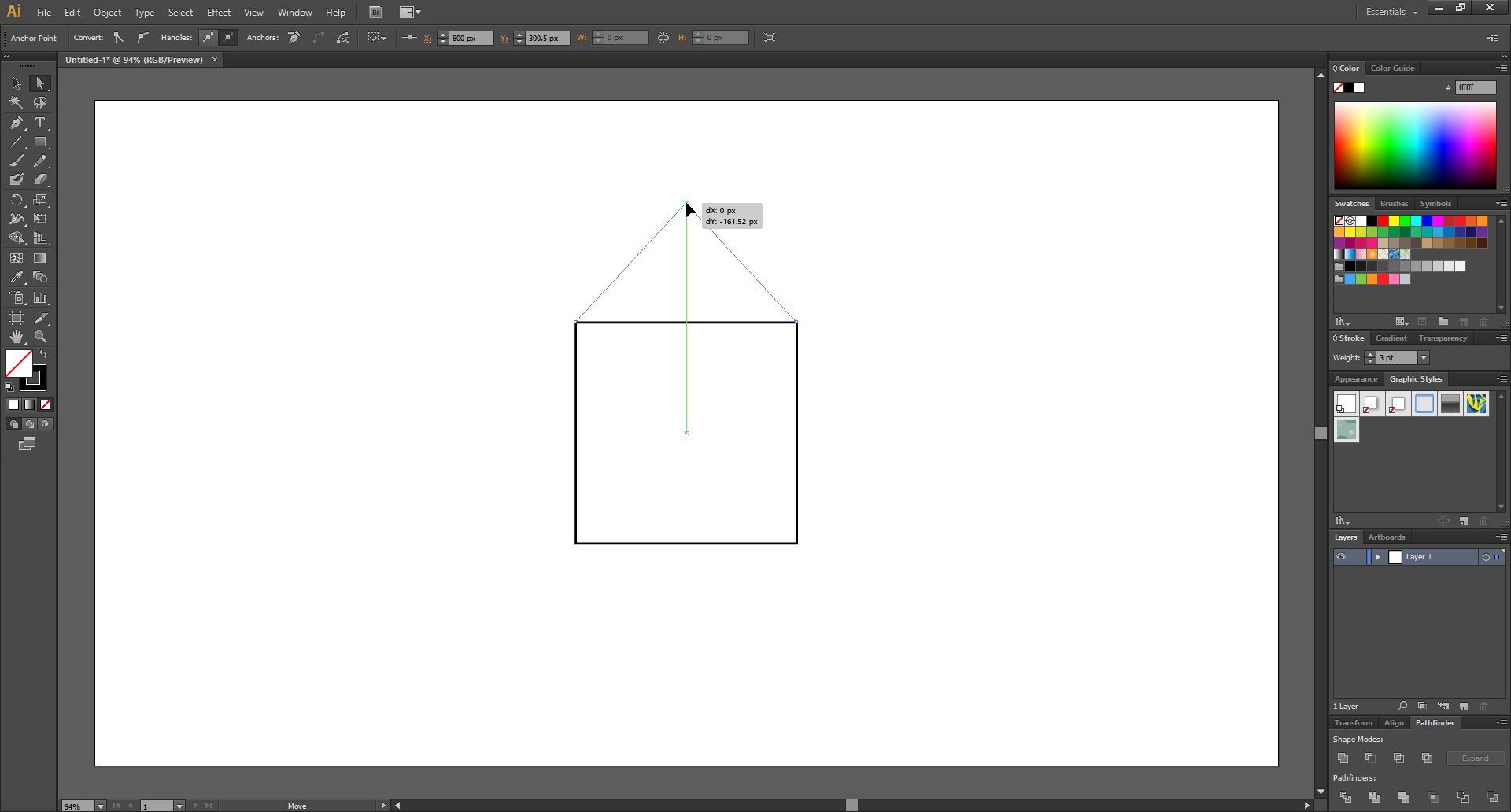

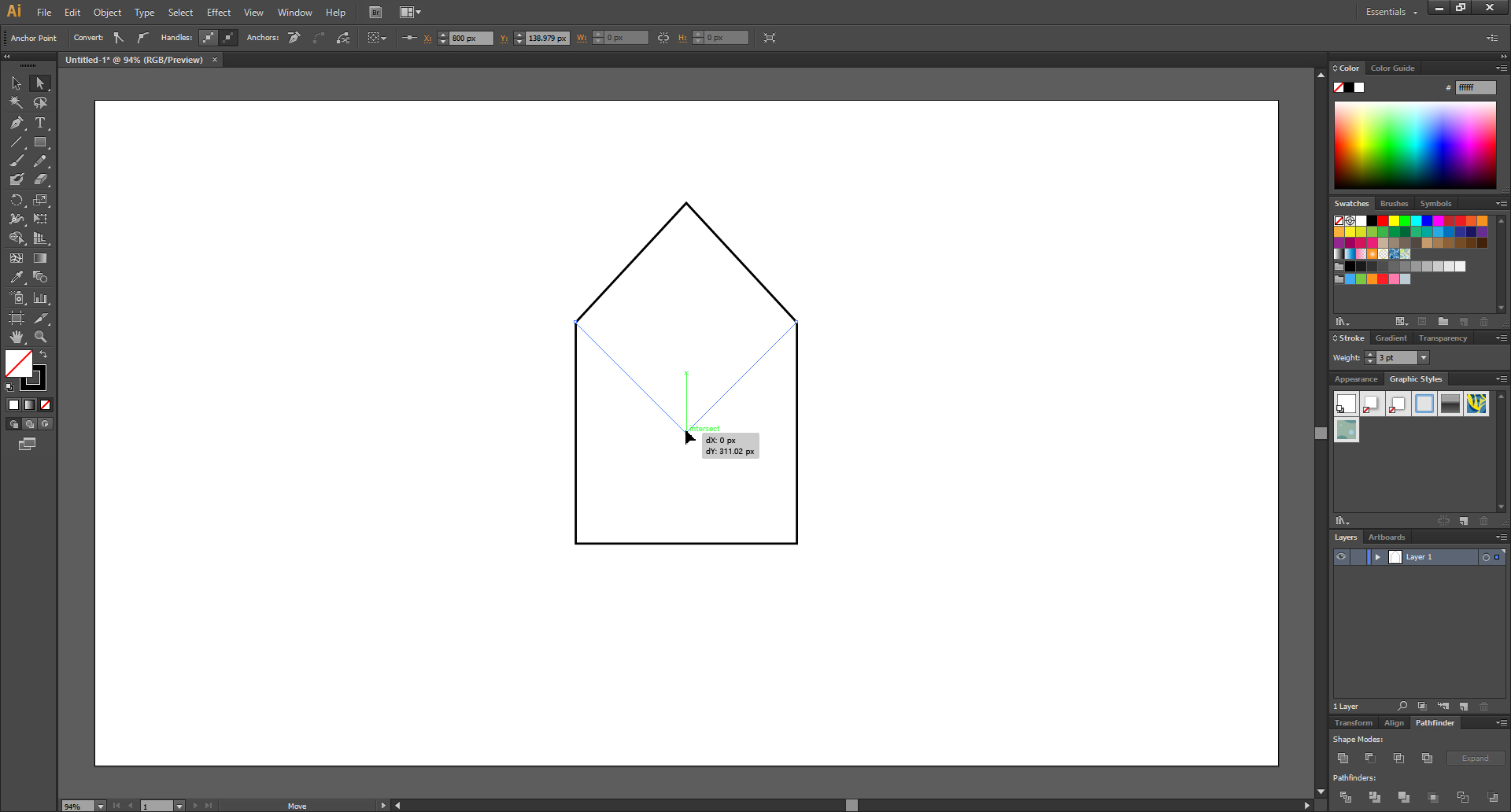

그리고 아까 추가시켰던 정점을 클릭한 채로 드래그를 해주면 이렇게 패스가 수정됩니다.









이렇게 저렇게 만들면서 가지고 놀아보세요~









정점 제거하기

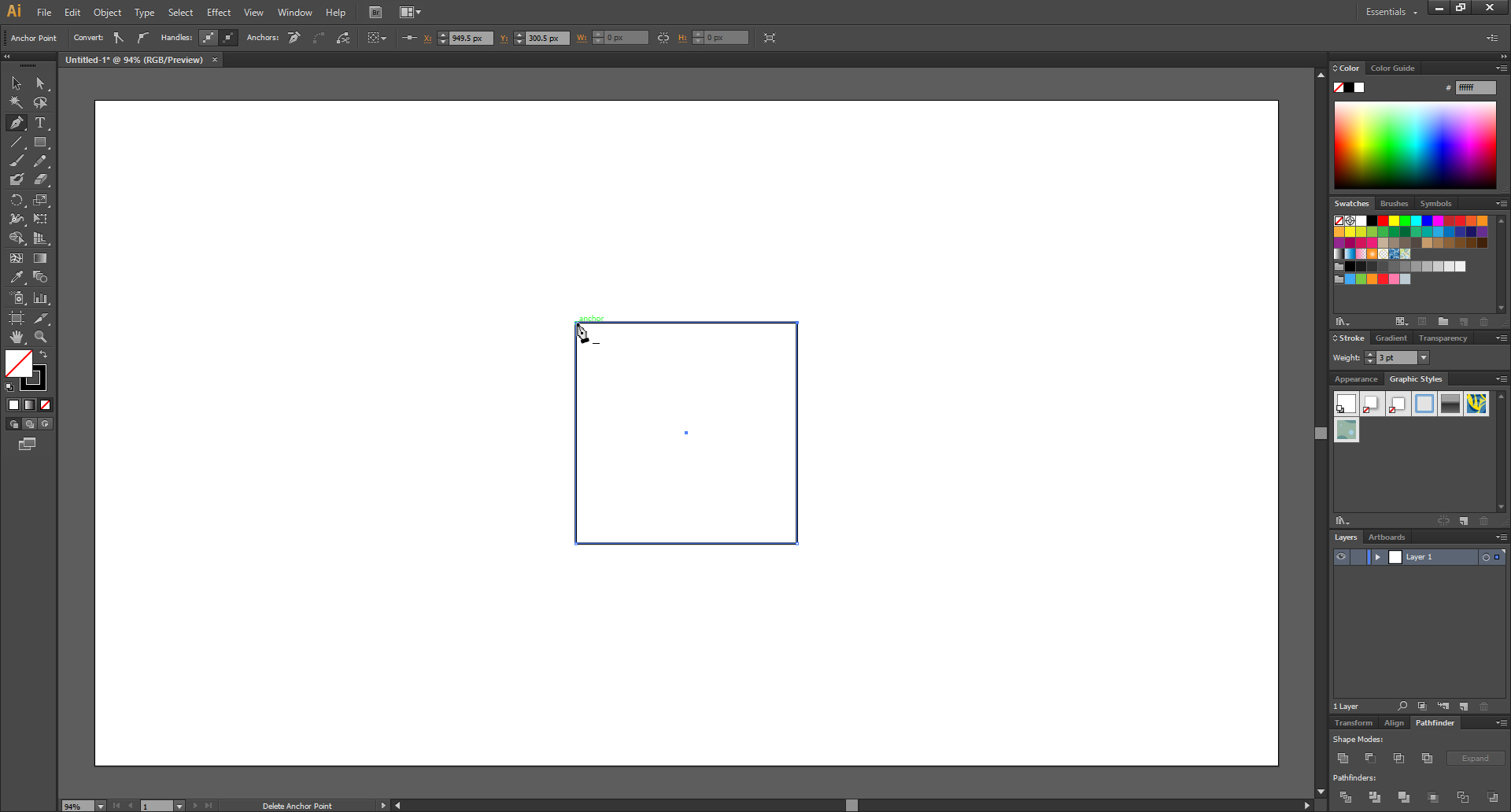

다시 펜 툴을 선택해서 도형의 어느 한 정점에 마우스를 올리면

펜 툴 모양의 마우스 커서 옆에 이렇게 -가 생깁니다.

이때 클릭하면 정점이 제거됩니다.





그 정점이 사라지자 다시 처음의 사각형 모양으로 돌아왔습니다.

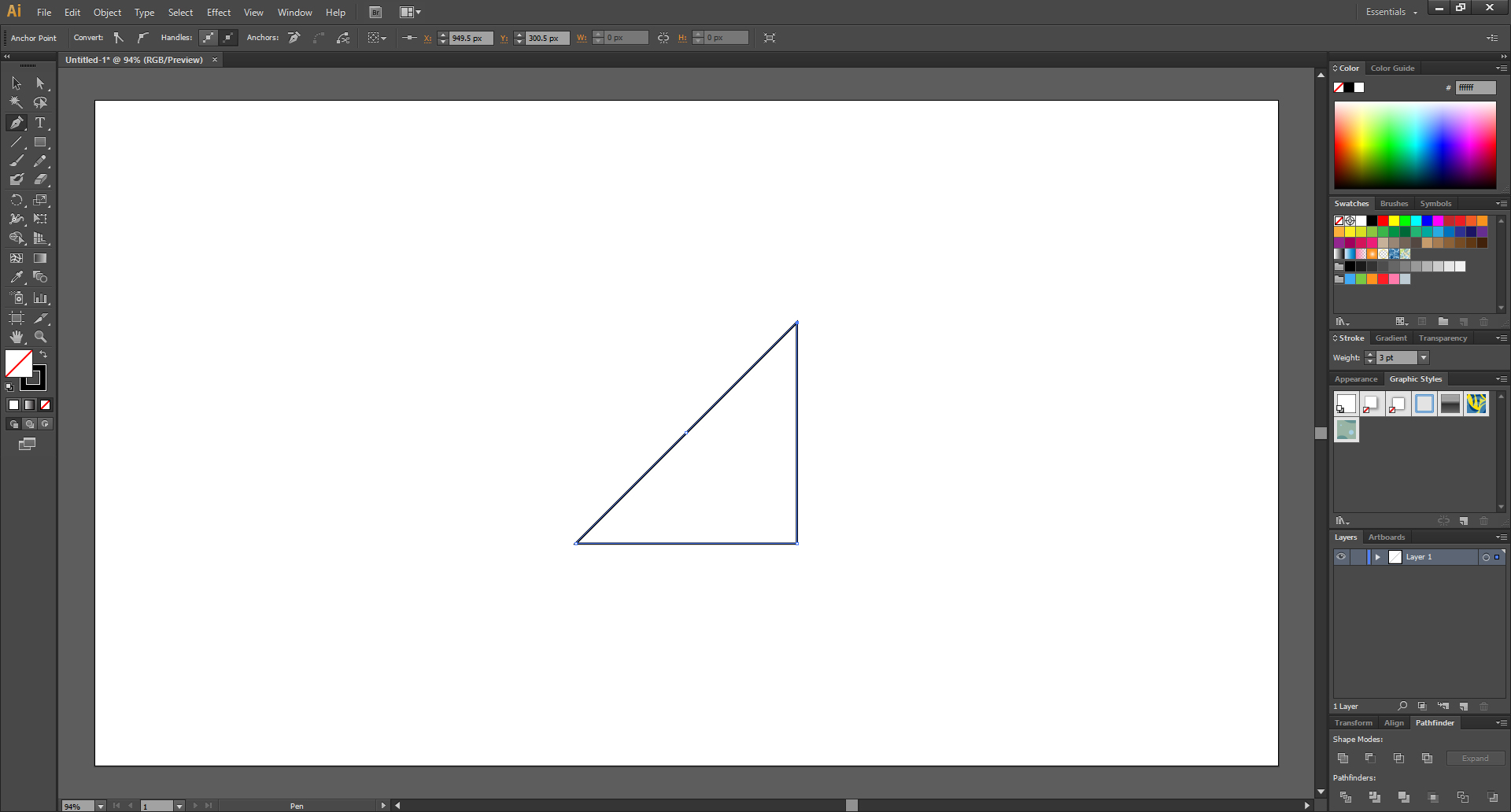

왼쪽 위의 정점도 제거를 해보겠습니다.





역시 예상대로 삼각형이 되었군요~







계속 이어서 더 나가볼까 했지만..

화장실이 너무 가고 싶어져서 집중력이 흐트려져서 이번에는 여기까지만 하겠습니다!

감사합니다.
